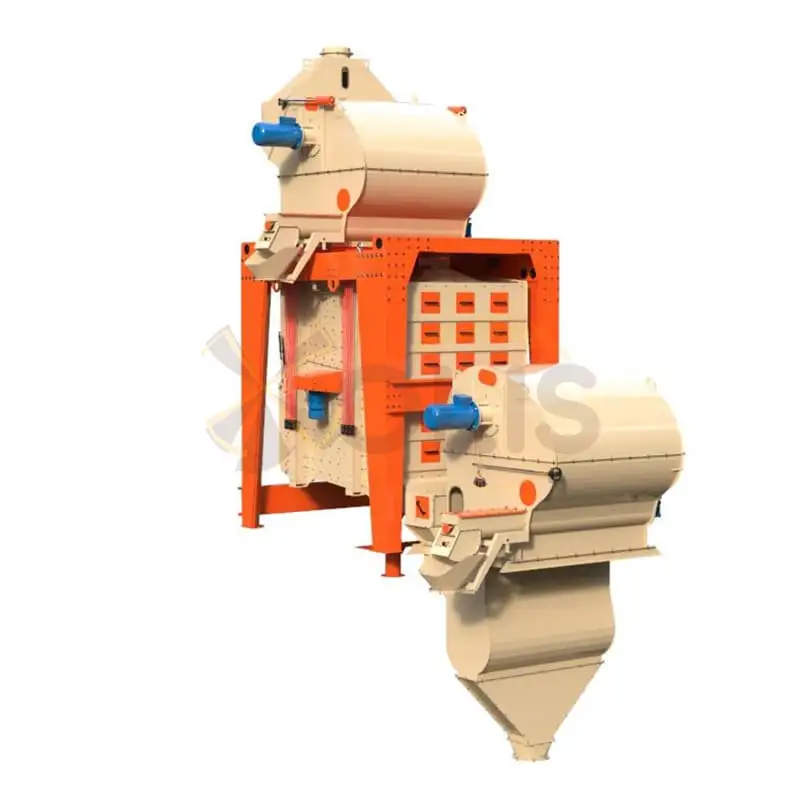

Зерновий сепаратор ГОРИЗОНТ-К-200
Застосування:
Зерновий сепаратор “ГОРИЗОНТ-К-200” призначений для очищення зерна сільськогосподарських культур від великих, дрібних та легких домішок на механізованих струмах, елеваторах, ЗАВах та інших об’єктах переробки зерна. Сепаратор дозволяє виконувати наступні операції: попереднє очищення, первинне очищення, вторинне очищення (сортування, калібрування).
Машина «Горизонт-К-200» може комплектуватися повітряним сепаратором замкнутого циклу ВСЗ-80, повітряним сепаратором замкнутого циклу ВСЗМ-80, а також аспіраційною колонкою КАО-80.
Принцип роботи:
Для спрощення проведення монтажних робіт та забезпечення найбільш ефективної експлуатації сепаратора плоско-решітного типу компанія OLIS розробила агрегатоване рішення Горизонт-К-200А.
Сепаратор зерновий агрегатований Горизонт-К-200А включає 3 варіанти комплектацій:
Характеристики
Модель | ГОРИЗОНТ-К-200 | ГОРИЗОНТ-К-200А |
Продуктивність, до т/год: Первинне очищення (по пшениці) |
60 | 60 |
Робоча поверхння сит, м2 | 12 | 12 |
Модифікація 01 | ВСЗ-80 + ВСЗМ-80 | ВСЗ-80 + ВСЗМ-80 + АС + ЭС |
Витрата повітря на аспірацію, м3/год | 750 | 750 |
Встановлена потужність, кВт | 15,40 | 19,15 |
Маса, кг | 5620 | 6090 |
Габаритні розміри сепаратора, мм: довжина ширина висота |
5600 3095 4065 |
5600 6690 4065 |
Модифікація 02 | ВСЗ-80 + КАО-80 | ВСЗ-80 + КАО-80 + АС + ЭС |
Витрата повітря на аспірацію, м3/год | 5934 | 5934 |
Встановлена потужність, кВт | 8,80 | 13,55 |
Маса, кг | 5042 | 5882 |
Габаритні розміри сепаратора, мм: довжина ширина висота |
4600 3095 4065 |
4600 6790 4065 |
Модифікація 06 | ВСЗ-80 + ПКПСО-80 | ВСЗ-80 + ПКПСО-80 + АС + ЕС |
Витрата повітря на аспірацію, м3/год | 750 | 750 |
Встановлена потужність, кВт | 8,80 | 12,55 |
Маса, кг | 4750 | 5203 |
Габаритні розміри сепаратора, мм: довжина ширина висота |
4165 3095 4065 |
4165 6690 4065 |
Переваги
- Висока продуктивність при малій площі, яку займає сепаратор;
- Ефективна очистка зерна завдяки великій площі робочої поверхні сит;
- Надійність конструкції і зручність експлуатації;
- Використання простих, надійних і високоефективних засобів очищення сит;
- Можливість організації подвійного повітряного сепарування зерна (на вході в ситовий кузов і на виході з нього) за умови додаткової установки повітряного сепаратора ВСН чи повітряного сепаратора ВСЗ;
- Низьке енергоспоживання.
